耐火浇注料的高温使用性能包括荷重软化温度，亦称为高温性能。是决定材料在高温窑炉内工作的长期温度，不同炉型的炉温都不一样，最终目的是需要在节省耗能的情况下达到某种功效，比如烧结构陶瓷制品的隧道窑的烧结炉温大约在1400摄氏度范围内，钢厂热风炉是高温热动力的主要来源炉温在1550摄氏度范围内，炉温即反应了炉况的最高工作温度也体现了产品的烧结温度。
      针对不同工作炉温的窑炉选择使用耐火浇注料的炉温是所用耐火浇注料最基本的环境条件，抛除炉温还需要做综合性的分析才能精准 去定位使用哪种耐火浇注料，比如炉型的燃料，生产产品的介质，介质的成分是否带有腐蚀性，炉型工作的外部因素是否有风速是否会造成冲刷磨损等损毁机理，这样就能准确定位使用的耐火浇注料的性质，耐火浇注料按照使用温度分类目前适合1300摄氏度炉温工作环境的耐火浇注料有以下几种。

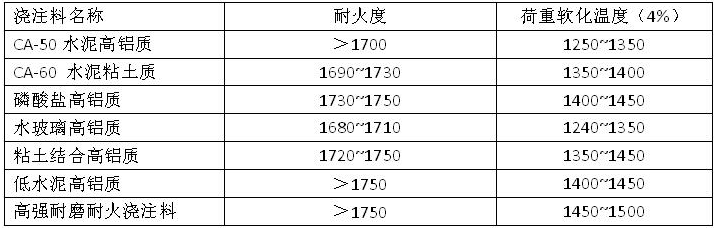

      以上几种浇注料可以在1300摄氏度炉曙的工作环境下使用，只简单列举以上几种，超过该使用温度的耐火浇注料也还有很多种，值得我们注意的是，1300摄氏度炉温属于中等温度，在使用耐火浇注料时需要注意的是中后期的强度，要大于前期耐火浇注料的初凝强度，荷 重软化温度也是很重要的一项指标，荷重软化温度值得产品在连续升温的条件下承受恒定载荷而产生变形的温度，也就是说耐火浇注料在使用温度超过了荷重软化温度的界点时候就有可能会产生软化，所以一定注意该项指标的用途。
